8051是最最基本的微控制器，其基本架構若沒搞懂，相對地FW寫起來會沒有「感覺」。如果搞懂了；則有種醍醐灌頂的領悟，發現各家的微控制器原來都大同小異。有時候不一定要從「高大上」下手學習，從最基本的小控制器開始，反而比較不會搞混。

底下是一些依分類歸納的有用連結，可以當成是網路學習的入口點。
(一)書籍：學習還是要有一本好書當基礎的。
    1.林伸茂先生相關著作。主要推薦其入門、基礎、實習、經驗等一系列圖書。

(二)開發環境：不管是在PC上用Simulator，或買材料回家進行程式開發實習，都需要相關開發環境。
1.Keil C開發環境：
2.EDSim51：
    3.ATMel Studio：
    4.需要HexToBin的操作，才能將code燒錄在MCU上執行。

(三)系統架構：8051是哈佛架構，即程式和資料是分別儲存在不同記憶體。
1.AT89S51 Spec.：
    2.NXP 80C51 Spec.：
    3.DP8051 Spec. ：
    4.記憶體架構(1)：位址從00H~7FH，這部份變數宣告都是採data或idata的方式，以期能達到最快速與省程式碼的效果。80~FFH則屬於SFR(特殊功能暫存器)部份，在keil c中可以sfr方式宣告其暫存器位置。而外部RAM 0000H~FFFFH的變數宣告則採xdata的方式，以期能定址到最遠的位址。

5.記憶體架構(2)：其中data裏的20H~2FH共128bits是可bit(setb)操作的位元，而30H~7FH透過SP這個sfr可規劃為程式stack區域(愈複雜這個區域要愈大)。

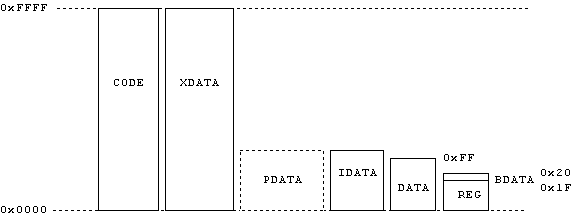

6.記憶體位置和compiler宣告變數關係：

(四)指令整理：
    1.8051指令集(1)
    2.8051指令集(2)
    3.常用指令整理：
        1.MOV
        2.SETB/CLR/CPL：bit操作設1/0/反向。
        3.INC/DEC：加1/減1。
        4.ADD/ADDC：加法不動PSW的補數，另一會動。
        5.SUBB：減法。
        6.ANL/ORL/XRL：XRL代表不同為1，相同為0。
        7.CALL(ACALL/LCALL)：2bytes和3bytes的差異。
        8.JUMP(SJMP/AJMP/LJMP)：距離128/2K/64K。
        9.DJNZ：減為0則繼續往下執行，$表原地跳躍。
        10.JB(1)/JNB(0)：符合位元條件即跳躍。
        11.CJNE/JC：不相符則跳躍，JC是CY=1則跳躍。當搭配來寫for loop程式。

(五)定址方式：
1.立即定址：MOV A, #0FBH
2.直接定址：MOV A, 30H ;30H位址所存數值
3.間接定址：MOV A, @R0 ;R0所存數值的位址
    4.暫存器定址：MOV A, R0 ;R0所存數值
5.索引定址：MOVC A, @A+DPTR(或PC較少用)。

(六)Timer運用：
1.Timer0及Timer1：Timer1和串列傳輸的用法互斥，Timer1當串列傳輸計時用時，要會算鮑率。
2.相關暫存器：TMOD、TCON、TH(0/1) 、TL(0/1) 。

(七)中斷運用：
    1.中斷運用：定時、串列。
2.中斷除錯：可利用P1輸出，顯示中斷執行時間波形。
3.相關暫存器：IE。
4.撰寫原則：中斷間隔以2~10ms較佳，中斷執行時間不超過中斷間隔時間的1/3，規劃時；和時間有關的動作都要放到中斷裡執行，因為中斷發生一定會拖慢主程式時間。
5.IVT：
